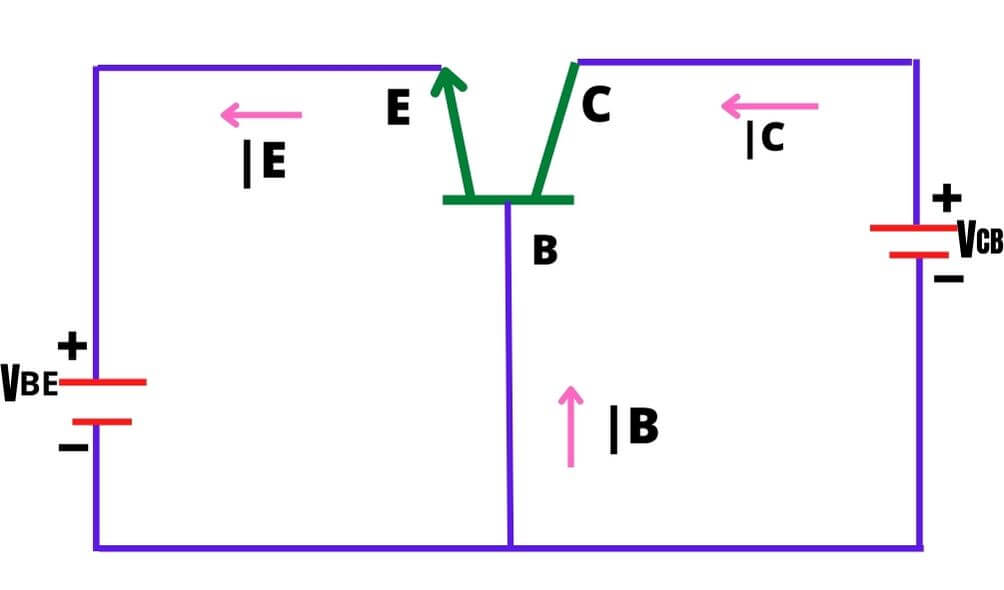

Common Base Configuration में, emitter एक इनपुट टर्मिनल होता है, collector एक आउटपुट टर्मिनल होता है और इसमें बेस टर्मिनल common terminal के रूप में इनपुट और आउटपुट दोनों से जुड़ा होता है।
दूसरे शब्दों में कहें तो, “कॉमन बेस कॉन्फ़िगरेशन में base terminal इनपुट और आउटपुट टर्मिनल के बीच एक कॉमन टर्मिनल के रूप में जुड़ा रहता है।”
कॉमन बेस कॉन्फ़िगरेशन को शार्ट फॉर्म में CB configuration कहते है। यह एक ऐसा configuration है जिसमें बेस कनेक्शन इनपुट और आउटपुट दोनों में एक जैसा होता है।
CB कॉन्फिगरेशन में जो बेस टर्मिनल होता है वह grounded यानी नीचे होता है इसलिए इसे ग्राउंडेड बेस कॉन्फिगरेशन भी कहते है।
इसमें इनपुट और आउटपुट टर्मिनल के लिए base एक ही होता है। यही कारण है कि इस कॉन्फ़िगरेशन का नाम कॉमन बेस कॉन्फ़िगरेशन रखा गया।
इसमें बेस और एमिटर के बीच supply voltage को VBE के द्वारा दर्शाया (represent) जाता है, जबकि कलेक्टर और बेस के बीच की supply voltage को VCB के द्वारा दर्शाया जाता है।
इसे कॉमन बेस एम्पलीफायर (Common Base Amplifier) , या सीबी एम्पलीफायर (CB Amplifier) के नाम से भी जाना जाता है।
इसे भी पढ़े –
Features of Common Base Configuration in Hindi – कॉमन बेस कॉन्फ़िगरेशन की विशेषताएं
1- इस कॉन्फ़िगरेशन में बेस टर्मिनल इनपुट और आउटपुट दोनों के लिए common होता है।
2- इस कॉन्फ़िगरेशन में एमिटर टर्मिनल जो इनपुट करंट बहता है वह बेस करंट और कलेक्टर करंट से ज्यादा होना चाहिए तभी ट्रांजिस्टर को ऑपरेट किया जा सकता है।
Exam में पूछे जाने वाले प्रश्न
यह एक इनपुट टर्मिनल होता है, collector एक आउटपुट टर्मिनल होता है और इसमें बेस टर्मिनल common terminal के रूप में इनपुट और आउटपुट दोनों से जुड़ा होता है।
इस कॉन्फ़िगरेशन में बेस टर्मिनल इनपुट और आउटपुट दोनों के लिए common होता है।
Summary (सारांश)
Common Base Configuration in Hindi के इस आसान लेख में ट्रांजिस्टर सर्किट के एक बेहद महत्वपूर्ण टॉपिक को बहुत ही सरल भाषा में समझाया गया है। इस आर्टिकल को पढ़कर छात्र इलेक्ट्रॉनिक्स से जुड़े कई जरूरी कॉन्सेप्ट्स आसानी से समझ सकते हैं। इस लेख में आपको निम्नलिखित मुख्य बातें सीखने को मिलेंगी:
- कॉमन बेस कॉन्फ़िगरेशन (CB Configuration) का बेसिक परिचय और सर्किट कनेक्शन।
- एमिटर, कलेक्टर और बेस टर्मिनल की कार्यप्रणाली।
- इसे ग्राउंडेड बेस कॉन्फ़िगरेशन (Grounded Base Configuration) क्यों कहा जाता है।
- CB एम्पलीफायर में इस्तेमाल होने वाले वोल्टेज जैसे VBE और VCB का महत्व।
- कॉमन बेस कॉन्फ़िगरेशन की मुख्य विशेषताएं और उनके गुण।
